W listopadzie zakończyliśmy budowę 9 obiektów. Powstały 3 hale produkcyjne i 6 magazynowych. Większość budynków jest izolowana. Trzy budowy to kolejne wspólne projekty zadowolonych Klientów realizowane przez nas – dostawcę rzetelnego, wiarygodnego i solidnego.
Opis rozpoczniemy od niewielkiej hali produkcyjnej o powierzchni 948 m2, na koniec zaś przedstawimy magazyn artykułów do produkcji taboru szynowego zajmujący ponad 9000 m2.
PL4177 MAGNAT
W miejscowości Wielkie Drogi (woj. małopolskie) wybudowaliśmy halę o wymiarach 22.2×42.7×6.0 m (szerokość x długość x wysokość) i powierzchni 948 m2. Inwestorem jest Przedsiębiorstwo Magnat, producent mebli sosnowych.
Obiekt posiada dach dwuspadowy, nachylony pod kątem 2°. Pas dolny pozostaje poziomy. Słupy dwugałęziowe złożone są z dwóch profili C. Wszystkie elementy konstrukcyjne hali wykonane są ze stali ocynkowanej na gorąco.
Z uwagi na konieczność wykonania ściany pożarowej, na jednej ścianie długiej słupy konstrukcyjne utwierdzono w fundamencie. Zabezpieczono je pożarowo poprzez obudowanie płytą ogniochronną. Ta jednonawowa hala wykonana została w klasie E odporności ogniowej.
Dach, izolowany wełną mineralną o grubości 200 mm, od strony sufitu wyłożony jest folią polietylenową stanowiącą paroizolację. Na izolacji, od strony dachu, ułożona jest folia o grubości 1.5 mm.
Ściany zewnętrzne stanowią płyty warstwowe w układzie poziomym wypełnione wełną mineralną – typ 7 izolacji. Wystają one ponad dach hali tworząc attyki zasłaniające kąt nachylenia dachu.
Jedną ścianę szczytową stanowi budynek biurowy o identycznej wysokości. Dach hali oparty jest na jego wieńcu żelbetowym.
Przygotowano otwory pod bramy i drzwi, zamontowano świetlik kalenicowy o wymiarach 3.0×32.25 m, podciśnieniowy system odprowadzania wody i drabinę aluminiową.
Ściany od zewnątrz i opierzenia są w kolorze szarym antracytowym RAL 7016, od wewnątrz białoszare RAL 9002. Dach jest jasnoszary.
PL4748 ETIGRAF
Drukarnia etykiet na materiale samoprzylepnym została przez nas wybudowana dla Etigraf Sp. z o.o. Firma ta specjalizuje się w produkcji etykiet i laminatów na roli. Projektuje, drukuje, wykańcza i dostarcza gotowe produkty do Klientów. Zakład produkcyjny i nowa hala znajdują się w miejscowości Kobierne (woj. mazowieckie).
Ta jednonawowa hala ma szerokość 35.8 m, długość 78.1 m i wewnętrzną wolną wysokość przy długiej ścianie 6.7 m. Jej powierzchnia wynosi 2796 m2.
Przygotowaliśmy wytyczne do budowy fundamentu.
Konstrukcję obiektu stanowią słupy stalowe i żelbetowe oraz dach nachylony pod kątem 4°.
Dach w typie 5 izolacji pokryty jest blachą stalową trapezową zabezpieczoną farbą poliestrową, montowaną z zakładem wzdłużnym 1.5 fali. Izolowany jest wełną szklaną o grubości 250 mm.
Od strony wewnętrznej sufit hali wyłożony jest blachą trapezową typu TP46, ocynkowaną i zabezpieczoną farbą w kolorze białoszarym LL 9002.
Ściany w typie 7 izolacji pokryte są płytami warstwowymi w układzie poziomym. Jako materiał izolacyjny zastosowano wełnę szklaną o grubości 200 mm.
W obiekcie znajduje się 6 drzwi, izolowane, elektrycznie podnoszone bramy, rampy przeładunkowe i kurtyny uszczelniające oraz pasma świetlne kalenicowe.
Wyposażenie dodatkowe stanowią: drabina ocynkowana, 8 podstaw pod wentylatory, systemowy uchwyt asekuracyjny wzdłuż kalenicy służący do przypinania lin zabezpieczających przed upadkiem z dachu oraz – na dwóch ścianach szczytowych – attyki.
Systemowe rynny i rury spustowe barwy szarej stalowej RAL 7011 zamontowano po obu stronach hali.
Pokrycie dachu jest w kolorze srebrnym aluminiowym LL 9006, ściany od zewnątrz, drzwi i okna są szare (grafitowe RAL 7024).
PL4787 AUTOMEX II
W Częstochowie zrealizowaliśmy drugi projekt dla Spółki Automex. Produkcja wyrobów metalowych dla przemysłu motoryzacyjnego i maszynowego odbywać się będzie w obiekcie o powierzchni 3170 m2 i wymiarach 38.1×83.2 m (szerokość x długość).
Zamawiający przygotował fundament zgodnie z wytycznymi LLENTAB.
Hala jest dwuspadowa, z jednym rzędem podpór środkowych.
Dach w kolorze srebrnym ciemnym LL 9007, nachylony pod kątem 4°, pokryty jest blachą trapezową.
Ściany od zewnątrz (także barwy LL 9007) wyłożone są blachą TRP45 ocynkowaną i lakierowaną. Na styku z biurowcem brakuje jednej ściany szczytowej.
Do mocowania blach na dachu i ścianach użyto śrub nierdzewnych.
Hala jest izolowana cieplnie: dach w typie 5 płytami z wełny szklanej 250 mm, a ściany, w typie 3 watą szklaną o grubości 225 mm. Od strony wewnętrznej izolacja ścian i sufitu wyłożona jest folią, co stanowi paroizolację, natomiast strona zewnętrzna izolacji ścian posiada welon szklany dla wiatroizolacji.
Od strony wewnętrznej na ścianach i suficie zastosowano blachę trapezową w kolorze białoszarym LL 9002. Konstrukcja jest odsłonięta, z widoczną kratownicą.
Zamontowano 4 pasy doświetli połaciowych montowanych równolegle do kalenicy.
Przygotowano otwory pod montaż bram i drzwi.
Rynny i rury spustowe barwy szarej stalowej LL 7011 znajdują się po obu stronach hali.
Drabina umożliwia wejście na dach, a zamontowana wzdłuż całej długości budynku rurka dachowa zabezpiecza przed upadkiem.
PL4925 PIS OPAKOWANIA
Magazyn papieru wybudowaliśmy dla producenta szerokiej gamy opakowań kartonowych z Jasła (woj. podkarpackie) Spółki PiS OPAKOWANIA. Ma on miał wymiary 39.9×49.9 m (szerokość x długość) i wewnętrzną wolną wysokość 5.2 m. Powierzchnia magazynu wynosi 1991 m2. Dach nachylony jest pod kątem 4°.
Hala zmontowana została na przygotowanym przez zamawiającego fundamencie. Osadzenie kotew filarów odbyło się przy pomocy śrub wklejanych dostarczonych przez LLENTAB.
Konstrukcję nośną hali stanowią poprzeczne ramy stalowe, z ryglem stalowym kratowym dwuspadowym i słupy ram połączone węzłami sztywnymi z ryglem oraz przegubowo z fundamentem. Szybki i dokładny montaż możliwy jest dzięki odpowiedniemu przygotowaniu elementów – wszystkie profile są odpowiedniej długości i posiadają fabryczne otwory do połączeń śrubowych.
Użyte materiały spełniają wymogi dla budynków o klasie odporności ogniowej E.
Nieizolowany dach pokryty jest blachą trapezową o grubości 0.63 mm zamocowaną przy pomocy blachowkrętów ze stali nierdzewnej z podkładkami samowulkanizującymi. Wewnętrzna strona blachy jest dodatkowo pokryta materiałem NCD, który zapobiega wykraplaniu pary wodnej.
Hala posiada dwa doświetla dachowe i klapy dymowe.
Ściany, także nieizolowane, wykonane są z ocynkowanej blachy trapezowej VP45, z zewnątrz zabezpieczonej lakierem poliestrowym, a od wewnątrz farbą podkładową w kolorze szarym.
Zamontowano drzwi i bramy.
Wyposażenie dodatkowe stanowi drabina i uchwyt asekuracyjny wzdłuż kalenicy, służący do przypinania lin zabezpieczających przed upadkiem z dachu.
Po obu stronach hali znajdują się rynny i rury spustowe.

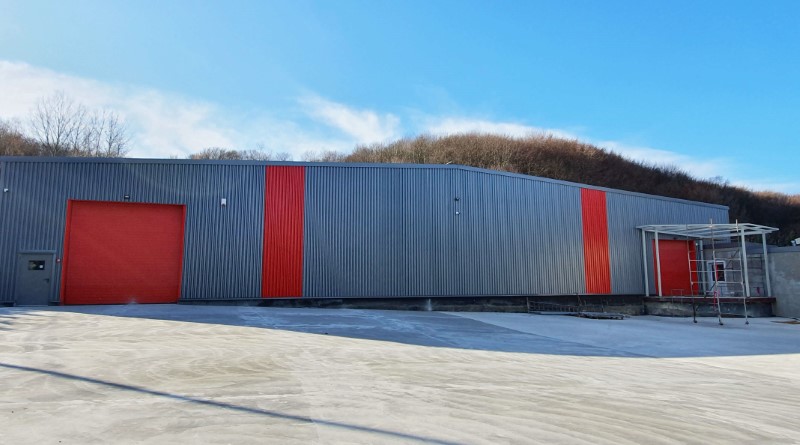

Na szczególną uwagę zasługuje kolorystyka hali. Czerwone (RAL 3000) bramy od zewnątrz wraz z opierzeniami oraz pasy blachy na ścianach zewnętrznych interesująco wyglądają na tle pozostałych, szarych, elementów (RAL 9007).
PL4706 Fol-Pol IV
Dla Firmy Fol-Pol z branży przetwórców tworzyw sztucznych, w Kutnie (woj. łódzkie) postawiliśmy magazyn folii o łącznej powierzchni 1358 m2 i wewnętrznej wolnej wysokości 8.0 m.
Warto podkreślić, że jest to czwarta umowa zrealizowana przez LLENTAB dla tego Klienta.
Przygotowaliśmy wytyczne dotyczące fundamentu.
Konstrukcję nośną hali stanowią poprzeczne ramy stalowe, z ryglem stalowym kratowym dwuspadowym i jednospadowym o nachyleniu pasa górnego 2° i poziomym pasie dolnym oraz słupy ram połączone węzłami sztywnymi z ryglem i utwierdzone w fundamencie.
Wszystkie elementy konstrukcji zostały oznaczone tabliczkami znamionowymi umożliwiającymi ich szybką identyfikację w razie uszkodzenia.
Słupy nośne przedłużono o 250 mm w celu zalania posadzką wyrównującą poziomy.
Dach w typie SPI izolacji od zewnątrz pokryty jest membraną o grubości 1.5 mm mocowaną mechanicznie łącznikiem teleskopowym z wkrętem i zgrzewaną na zakładach. Dzięki zastosowaniu izolacji z wełny mineralnej o łącznej grubości 200 mm możliwe jest uzyskanie wewnątrz obiektu temperatury ≥16°C. Izolację paroszczelną stanowi folia zamocowana między wełną a blachą sufitową. Sufit wyłożony jest białoszarą (LL 9002) blachą trapezową.
Ściany w typie 7 izolacji, z płytami warstwowymi położonymi poziomo, wypełnione są wełną o grubości 175 mm także spełniającą wymogi dla obiektów z temperaturą wewnątrz ≥16°C.
Zamontowano 4 drzwi, 4 bramy, 3 pasma świetlne, 12 klap dymowych, stację oddymiania i system przewietrzania. W celu odprowadzenia wody z dachu zastosowano podciśnieniowy system z podgrzewanymi wpustami.
Hala posiada bogate wyposażenie dodatkowe: drabinę aluminiową, attyki na wszystkich ścianach, 4 szklane daszki, odbojniki zabezpieczające słupy stalowe i kurtynę dymową.
Obiekt zachowuje typową dla hal kolorystykę – odcienie szarego, głównie RAL 9006 i 7016.
PL4065 ZUW II
Zakład Usług Wysokościowych Andrzej Konwent realizuje z nami swój drugi projekt. W miejscowości Mokronos Dolny (woj. dolnośląskie) postawiliśmy magazyn o powierzchni 1857 m2.
Przekazaliśmy wytyczne do przygotowania fundamentu.
Konstrukcję nośną hali stanowią poprzeczne ramy stalowe, z ryglem stalowym kratowym jednospadowym o nachyleniu pasa górnego 2° i poziomym pasie dolnym oraz słupy ram połączone przegubowo z ryglem i utwierdzone w fundamencie. Słupy, jako główna konstrukcja nośna zabezpieczone zostały do nośności ogniowej R30.
Użyte materiały spełniają wymogi dla budynków o klasie odporności ogniowej E.
Szary dach w typie SP izolacji od zewnątrz pokryty jest membraną z folii PVC o grubości 1.5 mm, izolowany wełną o grubości 200 mm, a od środka folią paroszczelną i blacha trapezową.
Ściany w typie 7 izolacji wykonane są z płyty warstwowej w układzie poziomym wypełnionej pianką PIR z okładzinami z blachy stalowej ocynkowanej i lakierowanej. Zastosowano piankę o grubości 100 mm.
Obiekt posiada 3 drzwi, 5 pasm świetlnych dachowych, 4 bramy, 2 doki przeładunkowe.
Wyposażenie dodatkowe stanowi drabina aluminiowa i szary daszek wychodzący ze ściany.
Po jednej stronie hali znajdują się rynny i rury spustowe w kolorze srebrnym aluminiowym (LL 9006).
PL4831 DEUPOPLANT
Deupoplant Sp. z o.o. to producent roślin i nasion mający swoją siedzibę w Ernestynowie (woj. dolnośląskie). W listopadzie zakończyliśmy tam budowę nieizolowanego magazynu sprzętu rolniczego o wymiarach 21.3×62.2×5.3 m (szerokość x długość x wysokość) i powierzchni 1325 m2.
Hala zmontowana została na przygotowanym przez Deupoplant gotowym fundamencie betonowym, wykonanym zgodnie z wytycznymi przygotowanymi przez LLENTAB.
Konstrukcję nośną hali stanowią poprzeczne ramy stalowe, z ryglem stalowym kratowym dwuspadowym o nachyleniu pasa górnego 14°, dolnego 7° oraz słupy ram połączone węzłami sztywnymi z ryglem i przegubowo z fundamentem.
Dach pokryty jest blachą trapezową ocynkowaną i lakierowaną w kolorze brązowym LL 8017. Wewnętrzna strona blachy jest dodatkowo powleczona materiałem NCD, który zapobiega wykraplaniu pary wodnej.
Ściany są z blachy trapezowej VP45 ocynkowanej i lakierowanej od zewnątrz w kolorze białoszarym LL 9002, a od wewnątrz zabezpieczone szarą farbą podkładową.
Obiekt posiada dwoje pełnych drzwi. Sześć bram rozmieszczonych zostało na długiej ścianie.
Wyposażenie dodatkowe to uchwyt asekuracyjny wzdłuż kalenicy i daszek wychodzący ze ściany.
Po obu stronach hali znajdują się rynny i rury spustowe w kolorze srebrnym RAL 9006.
PL5018 FREJA TRANSPORT
FREJA to największa prywatna firma transportowa i logistyczna w Skandynawii z główną siedzibą w Danii oraz lokalizacjami w krajach skandynawskich i Chinach. Powstała w 1985 roku. FREJA dostarcza indywidualnie dopasowane, elastyczne i wydajne rozwiązania transportowe drogą lądową, morską i powietrzną. Od początku 2018 roku działa na rynku polskim.
W Szczecinie zakończyliśmy budowę magazynu logistycznego składającego się z kompleksu hal o łącznej powierzchni 8759 m2.
Fundament przygotowano zgodnie z wytycznymi LLENTAB.
Konstrukcję nośną hali stanowią poprzeczne ramy stalowe, z ryglem stalowym kratowym dwuspadowym o nachyleniu pasa górnego 2° oraz słupy ram połączone węzłami sztywnymi z ryglem i przegubowo z fundamentem. Część ram, oparta na słupach żelbetowych, połączona jest przegubowo ze słupami.
W niektórych osiach uwzględniono attyki na ścianach szczytowych.
Wewnętrzna strona dachu wyłożona została ocynkowaną ogniowo blachą stalową wysoko profilowaną.
Użyte materiały spełniają wymogi dla budynków o klasie odporności ogniowej E.
Konstrukcja umożliwiła montaż 12 bram dokowych, bramy, 11 drzwi, 2 samonośnych fasad oraz 91 wzmocnień pod klapy dymowe.
PL4949 NEWAG
NEWAG S.A jest wiodącym polskim producentem elektrycznych i spalinowych pojazdów pasażerskich i lokomotyw oraz pojazdów metra i tramwajów. Dla tej właśnie Firmy w Nowym Sączu (woj. małopolskie) postawiliśmy magazyn artykułów do produkcji taboru szynowego o łącznej powierzchni 9464 m2. Wewnętrzna wolna wysokość przy długiej ścianie wynosi 8.0 m.
Hala zmontowana została na fundamencie przygotowanym przez zamawiającego zgodnie z naszymi wytycznymi.
Konstrukcję nośną hali stanowią poprzeczne ramy stalowe, z ryglem stalowym kratowym dwuspadowym o nachyleniu pasa górnego 2° oraz słupy ram połączone węzłami sztywnymi z ryglem.
Obiekt posiada trzy rzędy słupów środkowych w rozstawach co 15.0 m. W rzędach słupów środkowych oraz w rejonie części murowanej wykonano podciągi, których zadaniem było wyeliminowanie co drugiego słupa nośnego. Hala ma uskok szerokości – w jej narożniku znajduje się wspomniany murowany budynek biurowy.
Dach w typie SPH pokryty jest szarą membraną, izolowany wełną o grubości 200 mm oraz folią paroszczelną, a od strony sufitu wyłożony ocynkowaną blachą trapezową.
Szare ściany (7016) w typie 7 izolacji z płytami warstwowymi w układzie poziomym ocieplone są wełną mineralną o grubości 180 mm. Płyty ścienne wychodzą ponad dach hali tworząc attyki zasłaniające kąt nachylenia dachu. Na elewacjach hali widoczne są 24 przelewy awaryjne. Zamocowane opierzenia także mają kolor szary (7016).
Obiekt wyposażony jest w 4 świetliki kalenicowe z wbudowanymi klapami dymowymi, 2 kurtyny dymowe, 16 otworów w dachu pod wentylatory, 5 bram, 7 drzwi, okno i drabinę. Ze ściany szczytowej wychodzi szary (7011) daszek z rynnami i rurami spustowymi. Zamontowano też system podciśnieniowy służący odprowadzaniu wody z dachu.
LLENTAB oferuje hale o różnych wielkościach, konstrukcji, systemach dachowych, izolacji, systemach ściennych, ognioodporności i kombinacjach kolorystycznych. Dzięki wykwalifikowanej i doświadczonej kadrze, bardzo dobrym rozwiązaniom technicznym i rozwiniętym zakładom produkcyjnym jesteśmy w stanie sprostać różnorodnym potrzebom i oczekiwaniom naszych Klientów.
